在邢臺交警的帶領下，晉城支隊一行實地觀摩了邢州大道、濱江路信號燈綠波帶提速工程，商廈崗等路口交通組織優化，路口“借道左轉”、“直加右”可變車道，新式防遮擋信號燈，育紅小學“五個一”警校聯動管理模式，交通信號優化聯合實驗室工作機制、流程和創新理念，實地體驗優化成效。

在兩地交警交流座談會上，邢臺交警支隊副支隊長向晉城支隊做了經驗介紹。隨后，振業優控專業技術團隊向晉城支隊介紹了我司在邢臺的服務項目和階段性初步成效。

2019年5月，邢臺交警正式引入振業優控專業技術團隊，雙方聯合成立“邢臺市交通信號優化聯合研究室”。在這一年的時間里，技術團隊協助交警先后開展了多項交通信號優化、交通組織設計工作。通過對城區100個路口個性化定制信號配時方案，對市區9縱9橫18條主干道實施“一路一策”優化，打造了邢州大道、濱江路、中興大街、襄都路交通信號綠波帶，成功助力了邢臺市文明城市創建，實現了邢臺市道路交通提速。經過多舉并措，邢臺市單個路口平均車速提升10%，平均排隊長度下降近20%。

晉城交警支隊副支隊長對邢臺市城市交通管理工作給予高度評價，達到了“小城市、大智慧，小投入、大收益”的良好效果。接下來，振業優控專業技術團隊將再接再厲，協助邢臺交警為城市交通精細化、專業化、科學化管理貢獻一份力量。

路口概況

同康路位于北碚區蔡家片區，為東西走向主干道，連接嘉運大道、嘉瑞大道、國道G212線等多條主干道。該道路周邊分布碚都佳園、美麗花都等住宅區，早晚高峰車流量大。

圖1 同康路協調優化路口分布圖

表1 同康路協調優化路口情況表

本次協調路段全長約1.7公里，共包含4個信號控制路口。所有路口車流量基本以同康路的為主，4個路口均聯網控制，已具備“綠波帶”設置的基本條件。

存在問題

車輛停車時間長，次數較多。

經多次測試后發現，路段全程共4個路口，東向西平均停車3次，西向東平均停車3次，嚴重影響平均行駛速度和降低行車舒適度。

行駛過程中容易出現從一個路口到下一個路口剛好進入紅燈的情況，且經常出現連續2-3個路口停車等待的情況。

圖2 美利花都路口停車等待

圖3 中德路口停車等待

表2 同康路車輛行程時間和平均車速（優化前）

優化思路和方法

本次綠波協調設計主要利用了同康路各路口間距短、紅綠燈設施完善的條件，協調由西向東、東向西兩個方向的路段，保障兩個方向的車輛能夠順暢通行，減少停車次數、行程時間，提高道路通行效率。

圖4 同康路協調路段示意圖

1.統一個路口公共周期

圖5 同康路各路口周期（優化前）

圖6 同康路沿線路口平峰流量圖

經調查同康路沿線主要流量集中在美利花都路口，因此選擇美利花都路口為重點路口，統一以90s作為公共周期做雙向綠波圖。

2.各路口相位調整

美利花都路口、同康路公租房路口原方案多為單口輪放，不利于協調方案設計。

在不影響路口正常運行的情況下，運用搭接相位對路口進行相位相序調整，以達到雙向綠波效果最優化。

☆美利花都路口相位設計

圖7 美利花都路口相位圖（優化前）

圖8?美利花都路口相位圖（優化后）

☆同康路公租房路口相位設計

圖9 同康路公租房路口相位圖（優化前）

圖10 同康路公租房路口相位圖（優化后）

3、雙向綠波協調設計

表3 同康路雙向協調優化設計

圖11 同康路雙向協調時距圖

利用振業優控自主研發的綠波帶計算軟件，對同康路進行雙向協調控制方案設計，上下行協調綠波帶寬為23s，可實現雙向不停車通過。

優化效果

表4 同康路優化前后效果對比

通過本次優化，同康路東向西行程時間提升了112s，平均車速提升12km/h；同康路西向東行程時間提升138s，平均車速提升10km/h,停車次數均從3次降為0次。

案例小結

根據道路通行需求與實際情況，攻城獅對同康路沿線路口進行相位調整和協調控制，在保證各路口其他流向正常通行基礎上，有效減少同康路主干道車流停車次數，降低路段延誤，從而提高行車舒適度及降低油耗。

關鍵詞：掉頭、車道瘦身、相位調整

近日，廣州羊城晚報、金羊網、人民日報、廣州新聞臺等媒體均報道了廣州市天河區車陂路-車陂北路口的交通優化措施：該路口南進口通過“車道瘦身”的方式增加了一條掉頭車道，緩解高峰期南往南掉頭車排隊擁堵的問題，優化效果顯著，小改動大成效，得到媒體及市民的一致好評。

配合廣州交警實施的“車道瘦身”措施，振業優控技術團隊同步對車陂路-車陂北路口調整信號控制及相位配時方案，使優化效果最大化。以上優化措施具體如何實現呢？接下來將為大家一一展現。

路口概況

車陂路-車陂北路口位于廣州市天河車陂北片區，是由車陂路和車陂北路相交而成的Y形路口。路口南邊為車陂路與廣園快速路互通立交，北邊為環城高速與車陂、大觀路互通的車陂立交。路口周邊主要有廣氮花園、中海康城花園等住宅區、車陂建材集散中心，高峰期機動車出入需求和過境需求較大。

圖1 車陂路-車陂北路口位置示意圖

圖2 車陂路-車陂北路口渠化及相位方案（優化前）

問題分析

優化前南進口共5條車道，分別為掉頭、左轉掉頭、直行、直右、右轉。

晚高峰時段車陂路-車陂北路口南進口掉頭車流量大，通行能力不足，車輛排隊較長，車輛隨意穿插、擠占車道，影響路口交通秩序，影響南往北方向的主線車輛通行。

圖3 南進口掉頭車輛排隊長，阻擋左轉車（優化前）

從數據分析，南北進口直行車小時通過流量大，左轉掉頭混合車道車流量相對較小，但左轉掉頭混合車道飽和度卻大于1，說明車道通行能力低。研判分析該流向在相位設計及綠信比分配上已不能更優，判斷目前的車道數已不能滿足需求。

表1 晚高峰車陂路-車陂北路口數據（優化前）

優化方案

1.利用“車道瘦身”，重新分配車道功能

通過測量南進口車道寬度，考慮車道瘦身的可能性，確保車道寬度符合國標要求，把掉頭、左轉混合車道分離，并設置階梯式停止線，符合掉頭和左轉車輛的行駛軌跡。

優化后共6條車道，分別為2掉頭、1左轉、3直行，在確保直行、左轉車道數和綠燈放行時間不變的前提下，增加1條掉頭車道，充分考慮提高掉頭車的通行能力。

圖4 車陂路-車陂北路口南進口車道分布圖（優化后）

2.重設相位方案，增加南進口掉頭車的綠燈時間

其他燈組放行相位不變，增加南進口掉頭燈組在C相位行人專用相位放行，對其他方向車流運行基本無影響。由于南進口增加了掉頭車道，提升了掉頭車輛的通行效率，后期可考慮降低路口周期，減少各流向車輛的紅燈等待時間。

圖5 車陂路-車陂北路口渠化及相位方案（優化后）

優化效果

1.提升道路通行能力

2020年4月13日正式實施后，南進口左轉及掉頭車道分離，車道通行能力明顯提升，因此考慮降低了路口運行周期，降低機動車及行人紅色燈等待時間。

從下表數據分析，南進口左轉及掉頭混合車道分離后，左轉及掉頭車道的飽和度均低于0.5，在綠信比基本不變的情況下，說明車道通行能力明顯提升；南北方向直行車道飽和度輕微下降，能夠保持原來較好的通行能力。

表2 晚高峰車陂路-車陂北路口數據（優化后）

2.改善停車延誤

從滴滴信控平臺獲取數據，優化前南往北方向路段一周工作日平均停車延誤為24.83秒，優化后為17.42秒，優化率為30%，優化效果明顯。

圖6 一周工作日南往北方向平均停車延誤優化前后對比

3.減少排隊長度，清空排隊車輛

優化前，掉頭及左轉車道排隊長，左轉車容易占用直行車道，影響南往北方向主線車流正常運行。優化后，掉頭車道排隊長度明顯減少，每周期相位綠燈結束后，排隊車輛基本能夠清空。

案例總結

車陂路-車陂北路口實施“車道瘦身”，給南進口增加1條掉頭車道，是廣州交警“雙微改造”的又一個經典成功的案例。

為了提高路口空間利用率，兩條掉頭車道的停止線呈現了階梯式，實際運行的時候較多小車為了提高通行效率，會從兩條停止線之間的實線違規駛離車道。為使“車道瘦身”的措施優化效果更佳，后續計劃調整兩條停止線之間的實線為虛實線，提高掉頭車輛通行效率。

“車道瘦身”，是一種交通組織方法，通過降低原有車道的有效寬度，從而騰出空間，實現新增車道，達到提升通行效率、改善交通運行狀況的目的。另外，這樣的改造措施也減少了原來南進口處流向間的干擾，改善了交通秩序，提升了交通安全，優化效果更是一箭雙雕。

出城優先、配時方案、綠波協調

荔新大道作為增城區進出城主干道，路段車流量巨大，尤其在早晚高峰和節假日期間，大貨車數量劇增，車輛排隊現象嚴重，影響上下游多個路口通行。遇到這種情況該如何破解呢？交通攻城獅帶大家去現場走一遭–

路段概況

荔新大道是增城區新塘鎮的南北向主干道，與匯太路、東坑三橫路、107國道相交。該路段大貨車居多，早晚高峰車流量非常大，主要以荔新大道南、北雙向的直行車流為主，北往南方向承載著廣園快速路、荔新公路進城車流，南往北方向承載著匯太路、東坑三橫路、107國道出城車流。

圖1 荔新大道路段現狀

存在問題

（1）晚高峰車流量大，車輛排隊長度長，影響其他路口通行。

荔新大道-匯太路口在晚高峰時段南、北進口車流量大，南進口車輛排隊至荔新大道-東坑三橫路口，影響荔新大道-東坑三橫路口的正常運行。

圖2 晚高峰車流量流向圖

（2）路口清空時間不足，導致車輛需多次停車等待。

荔新大道-匯太路口晚高峰方案在原本協調方案下清空時間不足，荔新大道-東坑三橫路口南往北方向車輛需要停頓多次，增加了車輛啟動時間，間接降低了道路通行效率。

表1 兩路口晚高峰配時方案

圖3 晚高峰協調方案時距圖

優化措施

攻城獅采取“出城優先”的交通疏導策略，將荔新大道晚高峰時段分為兩個時段：①出城時段17：30-18：10，②入城時段18：10-18：30，并且路口信號配時方案與路段綠波協調方案配套使用。在整個晚高峰時段，針對兩個綠信比相差較大的配時方案，出城配時方案搭配出城協調方案，并增加荔新大道-匯太路口的南往北方向提前清空時間，使出城方向車輛不會因清空時間不足而多次停車，造成時間上的浪費，入城方案亦如此。

表2 兩路口精細化晚高峰方案和協調

圖4 路段出城方向時距圖

圖5 路段入城方向時距圖

優化效果

優化后，晚高峰時段荔新大道通過車流量數比起初期建設綠波帶時增加了約30%；荔新大道-東坑三橫路口的車輛在路段能不停車地到達荔新大道-匯太路口，不需在路段中停頓多次，減少了汽車啟停時間，間接提高了路段的通行效率，減少車輛回溢路口的情況，縮短了荔新大道晚高峰持續時間。

圖6 荔新大道優化前后情況

圖7 優化后車輛排隊情況

表3 優化前后數據對比表

圖8?優化前后高峰結束時間

案例小結

在本案例中，攻城獅采取“出城優先”策略，根據車流量的變化制定出城和入城兩個方向兩套配時方案、兩套協調方案，晚高峰時段里配時方案與協調方案配套使用，雙管齊下，提高道路的通行效率和改善司機行車體驗，縮短路口晚高峰持續的時間，優化效果明顯。

一些城市因道路空間不充足，將兩個放行方向的“專用車道”合并成“混合車道”，雖然節省了道路資源，但也容易帶來車輛互相阻擋、放行沖突、排隊現象明顯等問題。

近日，廣州番禺一路口也出現了上述問題，攻城獅調研發現，完全可以將“混合車道”拆分開來。那么攻城獅是如何科學合理拆分車道，保證車輛通行空間充足的呢？接下來跟著黑板報君一起一探究竟吧

路口概況

富怡路-金龍路路口位于番禺區大龍街道，富怡路為東西走向道路；金龍路為南北走向道路，也是貫穿大龍街及石碁鎮北部村莊的主要公路。路口附近有大龍小學，人流密集，車輛眾多。

圖1 富怡路-金龍路路口地理位置圖

路口各進口采用中央分隔欄隔離，進口道均為三車道（直行左轉、直行、直行右轉），出口道均為兩車道。

圖2 富怡路-金龍路路口基礎信息圖（優化前）

通過調研統計路口的早、平、晚高峰3個時段的交通流量，得出該路口的流量流向分布圖如下：

圖3?富怡路-金龍路路口流量流向分布圖（輛/小時）

根據流量流向分析發現，路口全天各方向主要流向為直行；東進口、西進口、北進口右轉車流量比較大，且右轉為直右混合車道。

存在問題

1、路口各進口右轉車道與直行車道為混合車道，直行車輛和右轉車輛存在放行沖突。

東、南、北進口燈均采用右轉箭頭燈，直行和右轉分開放行時存在車流互相阻擋的情況。西進口右轉采用黃閃，直行車流排隊等待時，右轉無法通行，由于西進口右轉車流量較大，造成排隊較長現象。

圖4 富怡路-金龍路路口相位圖（優化前）

2、因路口原放行方案設計不合理，導致路口車輛排隊現象嚴重。

次晚高峰東進口車輛排隊長度較長，晚高峰南進口排隊嚴重。

圖5 次晚高峰東進口排隊較長（優化前）

圖6 晚高峰南進口排隊嚴重（優化前）

優化思路

1、針對路口直行車輛和右轉車輛放行互相阻擋的情況，攻城獅重新分配車道，把直右車道改為右轉專用車道。

2、由于東、西進口左轉車流量較少，當東西進口直行對放時，左轉車輛阻擋直行車輛概率較小，且東西進口直行流量遠大于左轉，故保留直左混合車道，在制定放行方案時先放行左轉流量相對較大的西進口。

3、由于富怡路-金龍路路口周邊分布小學，有學生過街需求。為確保學生的過街安全，各進口右轉使用箭頭燈控制，而不用全屏燈或黃閃控制。

4、根據各時段各進口車流量變化，重新劃分時段，并調整各方向的配時方案。

優化方案

1.各進口直行右轉混合車道改為右轉專用道，西進口右轉黃閃燈改為右轉箭頭燈。

圖10 富怡路-金龍路路口基礎信息圖（優化后）

圖11 各進口直右車道改為專用車道

圖12 西進口右轉為箭頭燈控制（優化后）

2.優化路口放行方案

優化前東、西進口采用搭接對放的放行方式，南、北進口采用單放的放行方式；優化后東、南、西進口單放相位增加西進口右轉。

圖13 富怡路-金龍路路口相位圖（優化前）

圖14 富怡路-金龍路路口相位圖（優化后）

3.調整各進口配時方案

根據各時段各進口車流量變化，劃分17:00-17:45為次晚高峰時段，17:45-19:00為晚高峰時段。

早高峰增加南進口放行時間，次晚高峰增加東進口單放時間，晚高峰增加南進口和北進口放行時間，時段方案從六套細分到七套。

表1 富怡路-金龍路路口配時方案（優化后）

優化效果

各進口設置右轉專用車道后，直行和右轉分開放行，車流不再互相阻擋，各進口有序運行，通行效率明顯提高。

在次晚高峰時段，東進口排隊較長現象得到消除，車流能一次清空，停車次數減少至1次，其他方向車流均一次通過。

表2 次晚高峰排隊長度和停車次數優化前后對比表

圖16 次晚高峰東進口車流排隊較短（優化后）

在晚高峰時段，南進口排隊較長現象得到消除，南進口車流能一次清空，東進口右轉和南進口停車次數減少至1次，其他方向均能一次通過。

表3 晚高峰排隊長度和停車次數優化前后對比表

圖17 晚高峰南進口車流排隊較短（優化后）

案例小結

在道路條件有限的情況下，車道重新分配需考慮車輛通行需求、行人過街需求、交通秩序、信號控制放行等因素。右轉與直行共用車道適用于右轉車流較少的情況，而案例中的原方案路口右轉車流大，直行右轉車輛互相搶道。通過將直右混合車道改為右轉專用道，有效提高車道的利用率。

另一方面考慮到富怡路-金龍路路口周邊有小學，且學生交通安全意識較低，為了學生的過街安全，避免使用全屏燈或右轉黃閃控制，使用箭頭燈有效分離右轉與行人沖突，保證行人過街安全。

興盛大橋作為大理市下關城區南北走向重要的交通要道，承載主要通行車流，交通需求量大，但興盛橋匝道短窄，匝道口及周邊路口容易出現擁堵現象。

為緩解興盛橋及周邊路口、路段擁堵，振業優控專業技術團隊協助大理交警對興盛橋片區實行了區域交通組織與信號優化協同措施，改善片區交通出行環境。

圖1 大理市下關城區交通區劃圖

一、區域概況

大理市下關城區東西走向道路以濱海大道為主，南北走向以三座一字型跨線橋作為主要交通紐帶，其中興盛大橋作為最主要的交通要道，承載南北走向60%通行車流，交通需求量大，但興盛橋上下橋匝道短窄，早晚高峰期間極易造成匝道口及周邊路口嚴重擁堵。

圖2 區域概況圖

二、存在問題

1.濱海大道沿線潮汐現象嚴重。

下關城區的工作區和居住區呈現相互分離現象，早高峰出城方向（從居住區前往工作區）的車流量極大，晚高峰反之，存在明顯潮汐現象，造成濱海大道高峰通勤壓力巨大。

2、早高峰興盛橋下橋匝道擁堵現象嚴重。

早高峰時段，大量車流由居住區（北區）通行經興盛橋下橋匝道至工作區（東區）。由于興盛橋下橋匝道短窄（80米，兩車道），造成下橋出城車流大量堵塞，難以快速清空，車流回溢至橋上。

圖3 下橋匝道擁堵情況圖

3、晚高峰片區車流量大，興盛橋周邊擁堵嚴重。

晚高峰時段興盛橋周邊的興盛路、濱海大道、賓川路等路段車流量大，擁堵嚴重。

圖4 晚高峰擁堵路段車流行徑圖

圖5 興盛橋晚高峰車流回溢

圖6 晚高峰賓川路雙向擁堵

4、路段小區開口較多，掉頭、左轉車流影響路段正常通行。

雙鴛路口至賓川路與漾濞路之間小區開口過多，車輛隨意掉頭、左轉對路段通行影響嚴重，常阻斷直行車流通行，造成西往東車流回溢和區域循環不暢。

圖7 晚高峰小區進出車流混亂

三、優化方案

針對擁堵現象，在交警部署下，攻城獅設計了早高峰興盛橋下橋車流繞行方案、濱海大道早晚高峰潮汐方案、賓川路晚高峰單行方案，具體如下：

1.早高峰加大下橋車流繞行路徑，封閉原下橋匝道

早高峰（07:30-08:50）時段，濱海大道與漾濞路南口禁止左轉。采用標志標牌等隔離方式封閉狹窄的下橋匝道，外圍車流長距離繞行，加大下橋車流行車路徑，實現下橋車流直行至雙鴛路口再右轉至金港路口，最后右轉濱海大道下橋。

圖8 早高峰下橋車流繞行圖

2.設置早晚潮汐車道，滿足不同時段車流通行需求

通過流量數據統計，濱海大道早晚高峰車流量滿足設置潮汐車道條件，早高峰車流量出城（西往東）：進城=3:1，晚高峰車流量出城（西往東）：進城=1:3。因此在早高峰（07:30-08:50）設置西往東潮汐車道，晚高峰（17:20-18:40）設置東往西潮汐車道。

圖9 早晚高峰濱海大道潮汐方案示意圖

3.晚高峰實施路段單行方案，加快下橋車流通行

為緩解雙鴛路口至賓川路與漾濞路口沿線路段擁堵及小區進出車流影響，早高峰、平峰時段相位保持不變，晚高峰（17:20-18:40）運行西往東單行方案，單行后由四相位變?yōu)槿辔?，并在該時段設置單行提示牌、單行信號方案。晚高峰具體運行方案示意圖如下：

圖10 雙鴛路口放行相位圖

圖11?晚高峰區域禁行及繞行示意圖

4.加大交通組織宣傳力度，引導市民安全、快速通行。

為保障興盛橋周邊交通組織改變后市民便捷、快速通行，交警通過 “樂行微大理”公眾號發布繞行方案，并通過人工引導、設置標志標牌等措施進行宣傳，讓市民盡快適應通行路徑，加大片區通行效率。

圖12?宣傳方式

四、優化效果

通過實施晚高峰單行方案后，賓川路優化后與優化前相比擁堵指數降低0.128，速度提升5.66%，具體高德地圖大數據曲線對比如下：

圖13?晚高峰賓川路優化前后高德?lián)矶轮笖?shù)對比圖

通過實施早高峰繞行方案后，下橋車流通行順暢，無排隊至興盛橋橋上現象。濱海大道早高峰優化后與優化前相比擁堵指數降低0.183，速度提升5.43%，具體高德曲線對比如下：

圖14?早高峰濱海大道優化前后高德?lián)矶轮笖?shù)對比圖

五、案例小結

本案例通過早高峰繞行、晚高峰單行、設置潮汐車道等一系列組合拳，有效緩解了片區擁堵問題，是區域性交通問題解決的一次科學合理的實踐。

在目前的城市擁堵大環境下，片區擁堵問題一直是交通管理面臨的棘手問題，建議可以考慮從多層次、多角度實踐，因地制宜尋求緩堵方法哦。

多向綠波、相位相序、配時方案

繼北部灣大道-迎賓街至北部灣大道-靈秀街路段多向綠波誕生后，防城港又新增一條可“拐彎”的雙向綠波。與上一條多向綠波（詳情可點擊：防城港 | “直行+左轉”多向綠波協調設置）相比，此次優化更是因地制宜，根據不同時段單個路口交通情況，個性化定制協調方案。接下來攻城獅小哥哥將告訴我們這條可“拐彎”的綠波究竟是如何運行的–

路口概況

中心區是防城港市的核心區域，承載了整個城區的主要交通流。片區內分布了三大路口，分別為金花茶大道-靈秀街、金花茶大道-迎賓街、馬正開路-迎賓街。早晚高峰期，三個路口容易產生擁堵現象。

圖1? 三個路口地理位置圖

表1? 路口現狀基礎信息

存在問題

早、晚高峰階段，片區車流量較大，三個路口周期差異較大，路口間缺少信號協調控制。車輛需多次停車，造成該片區交通出行的不暢。

圖2 路口擁堵情況所在地理位置

優化思路及方案

1、確定路段協調方向

攻城獅根據路段流量走向，結合市民出行特點，設計4個協調方向綠波帶，在保障兩條拐彎綠波帶（路段A、路段B）綠路效果的同時并兼顧東西雙向直行綠波帶（路段C、路段D）。

圖3? 協調方向示意圖

注：

線路A是金花茶大道北面左轉進入迎賓街；

線路B是迎賓街西面左轉進入金花茶大道；

線路C是馬正開路往金花茶大道方向直行；

線路D是金花茶大道往馬正開路方向直行。

?

2、優化單點路口方案

在滿足非協調方向放行需求的前提下，重新調整金花茶大道-迎賓街路口相位，調整金花茶大道-靈秀街路口、馬正開路-迎賓街路口配時方案。

① 金花茶大道-靈秀街路口

圖4? 路口相位相序（優化后）

表2 路口方案配時表（優化后）

② 金花茶大道-迎賓街路口

圖5?路口相位相序（優化前）

圖6?路口相位相序（優化后）

表3 路口方案配時表（優化后）

③ 馬正開路-迎賓街路口

圖7?路口相位相序（優化后）

表4 路口方案配時表（優化后）

3、設計綠波協調方案

根據市民出行特點，攻城獅設計多時段、多方向的綠波方案。

圖8?早高峰綠波時距圖

在早高峰時段，設置協調路段A方向綠波帶寬為40s左右，協調路段B方向綠波帶寬為32s左右，協調路C方向綠波帶寬為25s左右，協調路段D方向綠波帶寬為30s左右。

圖9?平峰綠波時距圖

在平峰時段，協調路段A方向綠波帶寬為35s左右，協調路段B方向綠波帶寬為28s左右，協調路段C方向綠波帶寬為27s左右，協調路段D方向綠波帶寬為27s左右。

圖10?晚高峰綠波時距圖

在晚高峰時段，協調路段A方向綠波帶寬為42s左右，協調路段B方向綠波帶寬為35s左右，協調路C方向綠波帶寬為28s左右，協調路段D方向綠波帶寬為34s左右。

?

優化效果

案例小結

本案例因地制宜，通過設計多向綠波，調整單點路口相位相序，實現了車輛從第一個路口起步后不停車通過下游路口，提升相鄰區域路口的通行能力，最大程度地減少車輛停車次數，增強出行體驗感。

眾所周知，隨著時間的遷移、交通環境的變化，無論是路口信號優化方案或道路綠波協調方案，都需要進行階段性的調整。近日，清遠市清新區某條綠波主干道出現車輛多次停車等待的現象，攻城獅調研發現，原方案已不再適用現階段道路情況，于是著手升級改造。下面，跟隨小編一起去現場看看——

一、路口概況

明霞大道是清遠市清新區東西走向的主干道，西連松林公園、東至飛來湖濕地公園，是新舊城區的主要道路之一。此次協調的路段是從明霞大道-清新大道路口至明霞大道-飛來路路口，全長2620m，為雙向6車道，沿途分布了6個路口（明霞大道-清新大道、明霞大道-中山路、明霞大道-玄真路、明霞大道-筆架路、明霞大道-清泉路、明霞大道-飛來路），其中明霞大道-清泉路設了行人過街按鈕。

圖1 路口地理位置圖

圖2 協調路段基礎信息數據

二、存在問題

1、沿線部分路口車輛停車等待次數多、時間長。

☆ 部分路口東西直行方向放行時間短。明霞大道-清泉路路口設有人行過街按鈕。當行人過街時，車輛需要停車等待。☆ 部分路口東、西兩個方向原協調方案不夠完善。東往西方向行駛的車輛需在明霞大道-玄真路、明霞大道-清新大道共停車2次，分別為，西往東方向行駛的車輛需要在明霞大道-玄真路、明霞大道-筆架路、明霞大道-飛來路共停車3次。

2、沿線部分路口存在空放問題。

平峰期間，原方案中明霞大道-清新大道設有行人放行相位，但是過街行人較少，造成空放現象，造成放行時間浪費。而明霞大道-中山路、明霞大道-玄真路、明霞大道-筆架路南北方向直行、左轉方向均存在空放。

三、優化方案

1、單個路口信號方案優化

（1）明霞大道-清新大道方案優化：

在不影響路口正常運行情況下，移除明霞大道-清新大道行人放行相位和配時，并重新設置相位，避免路口空放現象產生。

圖3 明霞大道-清新大道放行相位（優化前）

圖4 明霞大道-清新大道放行相位（優化后）

（2）明霞大道-筆架路方案優化：

在不影響路口正常運行的情況下，調整路口相位相序，增加東西直行二次放行相位，減少南北、左轉方向空放現象的產生。

圖5 明霞大道-筆架路放行相位（優化前）

圖6 明霞大道-筆架路放行相位（優化后）

（3）明霞大道-中山路、明霞大道-玄真路方案優化：

將兩個路口東西直行方向放行時間增至43s、49s，保證車輛順利通過路口，減少停車次數。

2、路段綠波協調設計

（1）設計綠波速度：

該路段統一限速50km/h，考慮到路段內存在的干擾因素，為了讓市民保持一個穩定安全的速度行駛，設計綠波速度為45±5km/h。

（2）采用智能化工具設計綠波協調方案：

運用振業優控自主研發的綠波帶計算軟件，對明霞大道清新大道至明霞大道-飛來路的平峰時段進行雙向協調控制方案重新設計。西往東方向綠波帶寬26s，東往西方向綠波帶寬20s。

圖7 協調路段綠波時距圖

四、優化效果

優化前，協調路段西往東方向通行時間為401s，優化后265s，相對減少136s。優化前，東往西方向通行時間為285s，優化后236s，相對減少49s，綜合優化率達到27%，通行車輛可實現雙向可不停車通過。

西往東方向優化前后視頻對比：

東往西方向優化前后視頻對比：

五、案例小結

本案例在原方案的基礎上進行路口放行方式調整、路段綠波協調方案升級，實現了車輛雙向不停車通行的協調效果，后期攻城獅將持續跟蹤，不斷完善，提升道路通行品質。

在部分人眼里，行人二次過街路口具有行人單次過街距離短、過街效率高等優點。但是一旦人流量較大時，難免會出現安全島嚴重滯留行人的情況。行人在漫長的等待中可能產生了煩躁的情緒，為了求快導致闖紅燈等不理智、不安全的行為產生。

為了更好地緩解上述問題，攻城獅小哥哥提出了三種方案，并擇優選擇。想知道哪種方案更有效嗎？請跟著黑板報君往下看–

路口概況

金開大道-箭竹路屬于二次過街的十字路口。位于重慶兩江新區互聯網產業園旁，金開大道為東西向的主干道，雙向禁左；箭竹路為南北向的支路，連接內環路。

該路口是通往重慶兩江新區互聯網產業園的必經之路，主要車流以金開大道為主，東西進口早、晚高峰均存在多次排隊現象。

圖1 路口地理位置圖

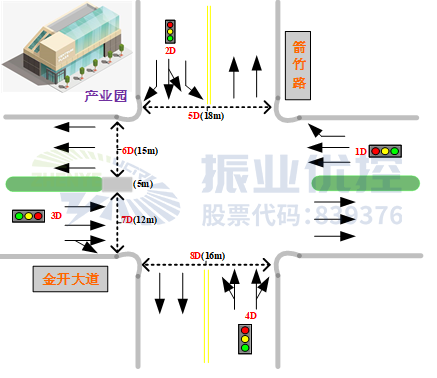

圖2 路口基礎信息圖

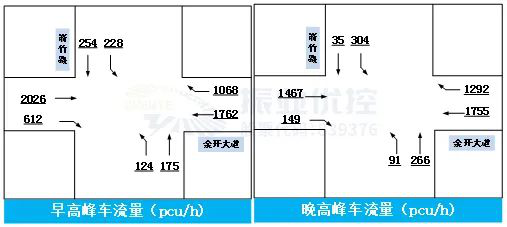

圖3 路口早晚高峰車流量流向圖

早晚高峰人流存在嚴重的潮汐現象，早高峰以南往北（上班）流量為主，晚高峰以北往南（下班）流量為主。

圖4 路口早晚高峰實景圖

存在問題

△ 該路口為二次過街路口，早高峰時段中間安全島上滯留行人較多，存在嚴重安全隱患。

（1）早高峰南往北行人較多，而南往北行人不能連續過街，導致大量行人須在安全島上停留；

（2）安全島面積較小，往往有行人站在斑馬線上等候；

（3）當有一人闖紅燈過街時，大量行人跟隨闖紅燈，存在嚴重安全隱患。

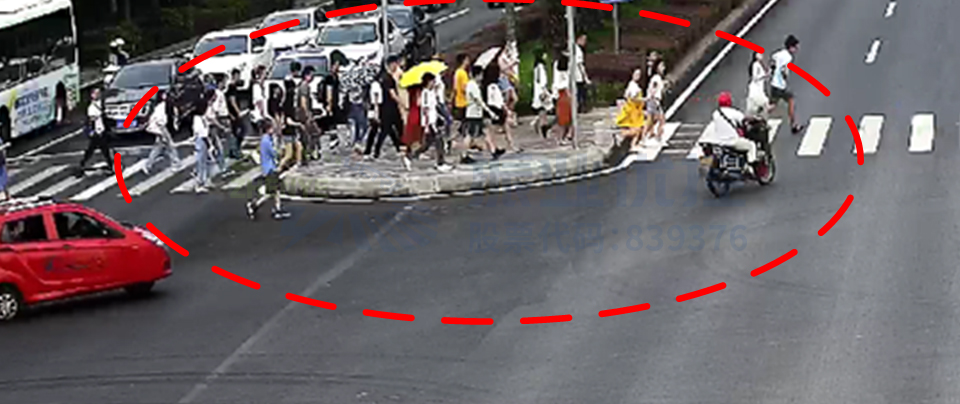

圖5 大量行人滯留安全島

優化思路及方案

為了更好地解決問題，攻城獅們思維了三種方案，綜合比較，擇優選擇。接下來就讓攻城獅小哥哥引領我們走進思維的過程。?↓?↓?↓

方案一

方案：保持各相位綠信比不變，增大周期，讓行人能夠一次性過街。

預測結果：通過調研了解到該路口離下游路口較近，如增大周期，勢必會增加排隊，導致回溢。

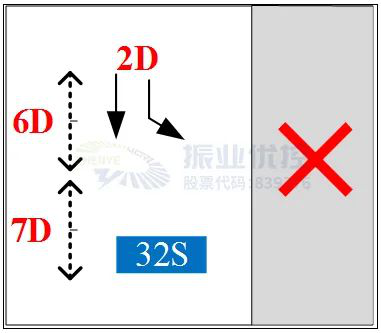

圖6 行人一次過街相位圖

所以此方案行不通！

方案二

方案：拆分相位，設計行人雙向綠路。

預測結果：該路口由于主干道車流量較大，早晚高峰存在二次排隊，無法再勻時間給行人過街。

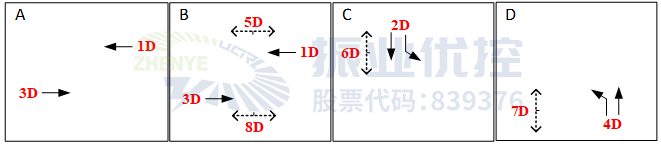

圖7 行人雙向綠路相位相序圖

所以此方案行不通！

方案三

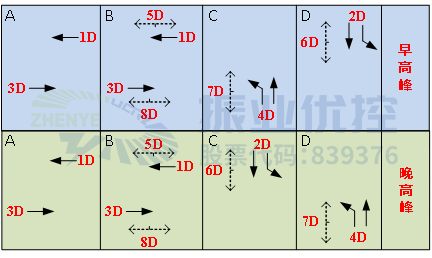

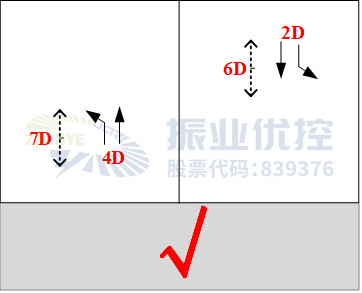

方案：調整相位相序，讓行人流量大的方向連續過街。早高峰人流量以南往北行人為主，故調整C、D相序。

預測結果：調整后，早高峰南往北方向行人能連續過街，而晚高峰北往南方向行人也能連續過街。

圖8 行人南往北連續過街相位相序圖

所以此方案OK！

確定方案三可行后，攻城獅小哥哥迅速調整早晚高峰相位相序，并下發方案。

圖9 早晚高峰相位相序圖（優化后）

優化效果

對優化后的金開大道-箭竹路路口進行實地調研，發現優化后早高峰時段，安全島只有少量行人在二次等待，極大降低了行人過街安全隱患。

表1 優化前后早高峰安全島平均等待人數

案例小結

針對此類二次過街路口，本案例先是分析路口行人過街的幾種方式，在考慮到路口安全、有序、暢通的情況下，通過調整相序讓大多數人能連續過街，來解決“行人過街”難問題。此方法對于學校、小區、地鐵站等具有行人潮汐現象的二次過街路口均適用。

2019年底，張家口高鐵站正式開通。張家口人期盼了10年的高鐵，這次真的來了！自開通以來，人車流量激增，為給廣大市民營造良好的出行環境，攻城獅協助交警蜀黍重新規劃交通組織、優化信號方案，為通往高鐵站之路提速。

路口概況

中興路-站前大街路口位于張家口站東側650m處，是高鐵站周邊重要的交通節點。該路口南通寧遠，北達朝陽西大街，西接張家口站，東連勝利南路至東環，承載著高鐵站及周邊的主要交通流量。

圖1 路口地理位置圖

中興路為雙向六車道三塊板道路；站前大街為雙向六車道一塊板道路，均設置有非機動車道。

路口南進口施工，出入車輛較少；

東進口三條車道分別為：右轉-直行-左轉；

北進口三條車道分別為：右轉-直行-左轉，

西進口三條車道分別為：直右-直行-左轉。

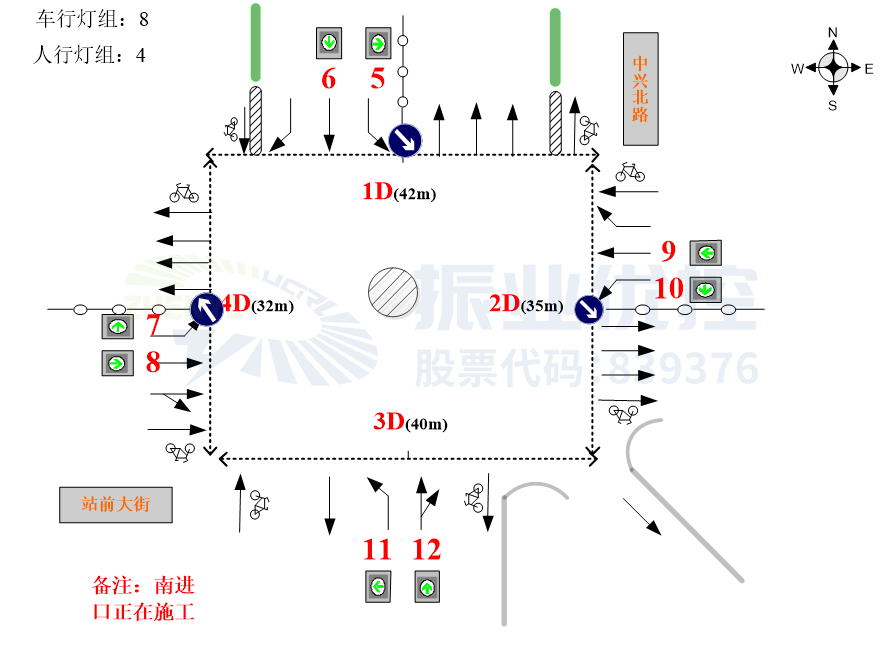

圖2 路口車道功能示意圖（優化前）

圖3 路口相位相序圖（優化前）

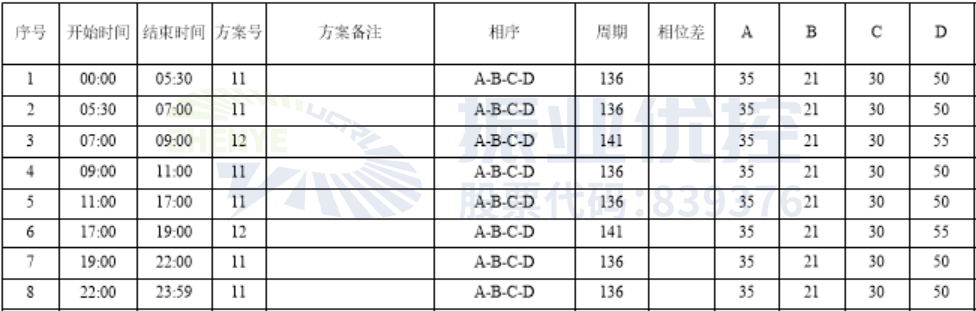

表1 路口配時方案表（優化前）

存在問題

高鐵站開通后，路口西進口車流量激增，西左轉排隊明顯增長，高峰期排隊長度可達1km，車輛通行效率較低。

圖4 西進口排隊長度（優化前）

圖5 早高峰車流量情況（優化前）

圖6 平峰車流量情況（優化前）

圖7 晚高峰車流量情況（優化前）

優化方案

01.重新規劃車道功能，適應車流量變化

☆西進口：壓縮西出口道為兩車道，西進口隔離欄向北偏移，并增加一條進口道車道。車道功能重新劃分為：直右-直左-左轉-左轉。

☆北進口：重新分配北進口道車道功能為：右轉-直左-左轉。

☆東進口：維持原進口道功能不變

平衡各流向交通負荷，使道路資源得充分利用。

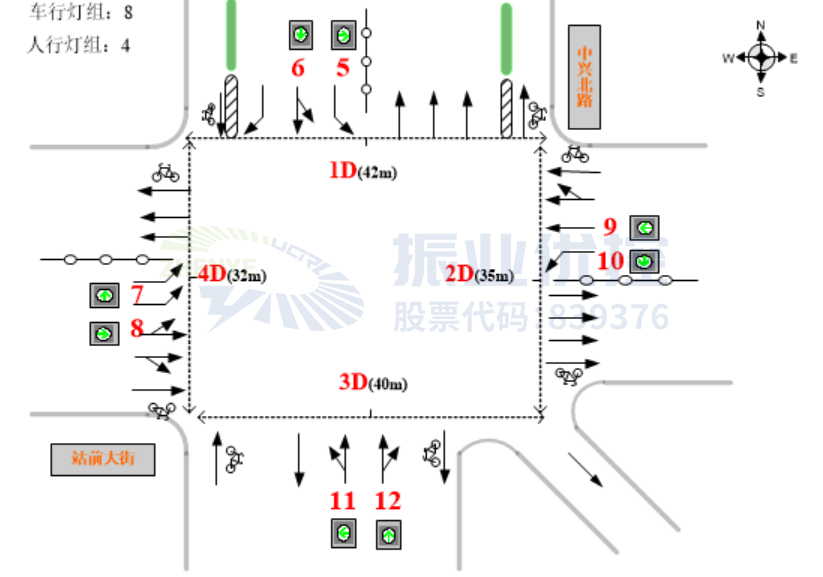

圖8?路口車道功能示意圖（優化后）

02.調整信號優化方案，提升通行效率

根據路口車流量，結合優化后車道劃分情況，調整信號優化方案為：

圖9 路口相位相序圖（優化后）

表2 路口配時方案表（優化后）

優化效果

優化后路口通行效率顯著提高，各進口車輛均可一次通過路口。高德地圖顯示早高峰擁堵指數由2.01降至1.30，全天平均擁堵指數下降至1.30，路口通行效率顯著提高。

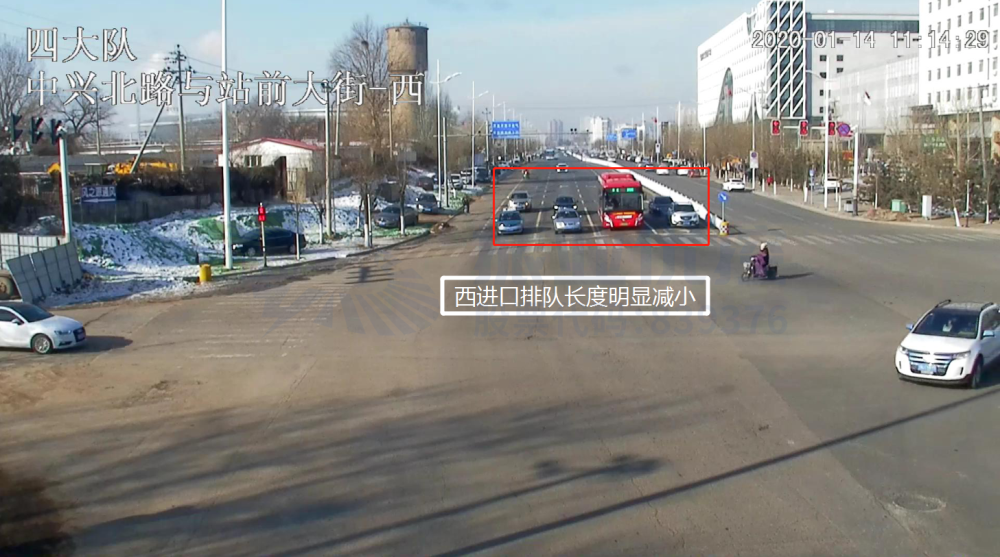

圖10?西進口排隊長度（優化后）

圖11 優化前后擁堵指數對比（數據來源于高德地圖）

案例小結

本案例結合道路交通環境和條件，因地制宜，對車道功能與路口信號方案進行優化，在現有條件下最大限度挖掘道路資源，緩解擁堵，有效保障了道路交通的安全、有序、暢通。
